Sustav za zatvaranje vrećica visokih performansi

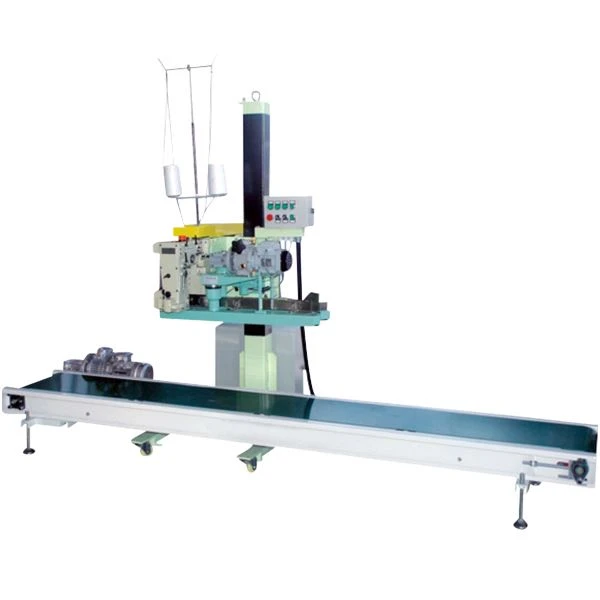

Sustav za zatvaranje vreća visokih performansi A1-PB+DS-9C+CP6900+GKL-3000 sadrži veliko postolje za šivanje A1-PB, stroj za zatvaranje vreća velike brzine DS-9C, uređaj za uvlačenje duge verzije CP6900 i transportnu traku GKL-3000 duljine 3 m. Cijeli sustav šivanja uglavnom koristi PLC kontrolu i pretvarače za podešavanje brzine šivaće glave, uređaja za uvlačenje i transportera.



Ovaj sustav za zatvaranje vrećica visokih performansi ima prilagođenu visinu i različite duljine trakastih transportera. Uglavnom je dizajniran za zatvaranje gornjeg otvora napunjenih vrećica izrađenih od PP, PE, kraft papira i odjeće itd., koji su popularni u tvornicama sjemena, gnojiva, soli, stopala, minerala i još mnogo toga.



A1-PB Postolje za šivanje

---



To je postolje podesivo po visini, tijelo od ugljičnog čelika, s kotačićima za jednostavno premještanje s jednog mjesta na drugo. Koristi se za montiranje glave stroja za zatvaranje vrećica, uređaja za uvlačenje vrećica, stalka za krep trake i držača etiketa.



Tehnički podaci

● Visina šivanja: 850-1600 mm (od tla do igle)

●Dimenzija kvadrata: 125x125mm

●Motor: 550W



DS-9C glava stroja za zatvaranje vrećica

---



Najpopularnija glava stroja za brzo zatvaranje vrećica DS-9C (jednako Newlongu DS-9C), s potpuno zatvorenim sustavom podmazivanja, svi su dijelovi otporni na prašinu što produljuje životni vijek i smanjuje troškove održavanja.

Tehnički podaci:

●Max.brzina šivanja: 2700SPM

●Dužina boda: 7-10,5mm

●Igla: DR-H30 #26

● Vrsta boda: 401

(Dodatna glava za šivanje: DS-9CW 2 igle 4 niti)





CP6900 ulagač s dugom rukom

---

Dugačka verzija uređaja za uvlačenje s trakom CP6900 može biti s običnim uvlačenjem ili sa savijanjem vrha vrećice, smjer savijanja može biti straga ili sprijeda. Ovaj uređaj radi samo zajedno s glavom i postoljem stroja za zatvaranje vrećica.



Tehnički podaci:

●Brzina dodavanja: 7-18m/min

●Širina preklapanja: 35-50mm

●Motor: 200W

(Dodatni uređaj za uvlačenje: CP4900, CP6000)



GKL-3000 Trakasti transporter

---

Trakasti transporter dužine 3m GKL-3000, s motorom fiksne ili varijabilne frekvencije, podesivom visinom i vodilicama za vrećice. Dužina transportera može biti 2,5 m, 3 m, 3,5 m, 4 m. Dulji transporter se može prilagoditi.



Tehnički podaci:

●Brzina transporta: 6500mm/min

●Duljina transportera: 3000mm

●Širina pokretne trake: 400 mm

●Visina transportera: 50-150mm

●Motor: 750W





PLC kontrolna kutija

---

Usvojena je dvostruka VFD kontrola za regulaciju radne brzine šivaćeg stroja i uređaja za uvlačenje. S uvezenim električnim komponentama kako bi se osigurala stabilnost cijelog sustava za šivanje, napušta priključak za spajanje transportne trake. Napon sustava je standardan s 380V/50Hz, drugi volti dostupni su dodavanjem transformatora.

Konfiguracije:

●Pomoćni relej: Schneider

●Vremenski relej: Omron

●VFD/inverter: Schneider/Omron/Siemens

●Foto prekidač: Omron

●PLC: Siemens/Omron

●Elektromagnetni ventil: SMC/AirTAC

●Autoprekidač: Schneider

●Prekidač napajanja: Schneider

●Kontaktor: Schneider/Siemens





Model	A1-PB+DS-9C+CP6900+GKL-3000
Radna sposobnost	500-800 vrećica/sat
Visina šivaće glave	720-1220 mm od tla do igle
Motor kočnice	4P, 380 V, 3 faze, 0,75 KW ili 0,4 KW ovisi o brzini pokretne trake
Start/Stop	Prekidač-za fotografije
Glava šivaćeg stroja	DS-9C
Maks. Brzina šivanja	2700 SPM
Duljina uboda	7-10,50 mm (standardno: 10 mm)
Vrsta šava	Lančani ubod, jedna igla, dva konca
Vrsta rezača	Rezač sa zračnim cilindrom
Zračni tlak/Potrošnja	4 kg/cm2, 3,5 NL/min
Sustav podmazivanja	Automatski sustav uljne kupke
Strojna remenica	Φ100 mm (specijalna veličina dostupna prema posebnoj narudžbi)
Veličina igle	DR-H30 #26
Vrsta niti	Sintetika ili pamuk, 20/6, 20/9
